1、基本介绍
WLFD系列钢楼板机辊压成型的钢承楼板形状简洁、波度大、强度高、安装时铺置点焊钢筋网后与混凝土现场浇灌结合，粘合性好：在高层建筑上既可以省去钢模板又可以减轻楼层承载，在达到同等能力的基础上，减少工程使用钢量，从而节省投资。

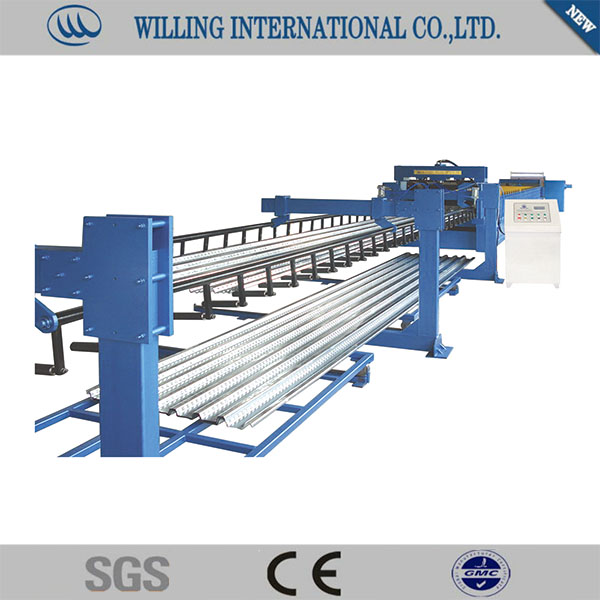

WLFD系列钢楼板栅由装料架、装料架支座、进料导向装置、成型主机、成型剪切装置、液压站、电脑控制系统等几个部分组成。该系列钢楼板机我公司主要有WLFD40-219-660, WLFD66-225-675, WLFD76-344-688等几十种，我公司可以根据客户需求，设计不同板形、配置的设备
2、产品特征和用途
该设备生产的产品，具有形状简洁，波形高度大，承载能力大，安装时铺置点焊钢筋网与混泥土现场浇灌结合，粘结性好。可减少钢材用量和建筑物的重量，施工时不用钢模板，从而节省投资成本。广泛用于高层建筑和大型建筑。
3、技术参数
|
型号
|
WLRD系列
|
|
适用原材料
|
类型
|
镀锌板
|
镀铝锌板
|
|
厚度(mm)
|
0.8-1.2
|
0.8-1.2
|
|
强度(Mpa)
|
300-350
|
230-300
|
|
成型线速度
|
8-12
|
|
轧辊材料
|
45#镀铬
|
|
辊轮驱动方式
|
链传动
|
|
控制方式
|
PLC
|
|
操作台方式
|
触摸屏+按钮
|
|
液压系统压力(Mpa)
|
12
|
|
液压站电机功率(KW)
|
5.5
|
|
|
主电机功率(KW)
|
22-30
|
18.5
|
|
总功率(KW)
|
27.5-35.5
|
24
|
|
总重量(Kg)
|
约18000
|
约18000
|
4、工艺流程
开料--导向进板--辊压成型--定长成型剪切--成品出料
