1、设备概况

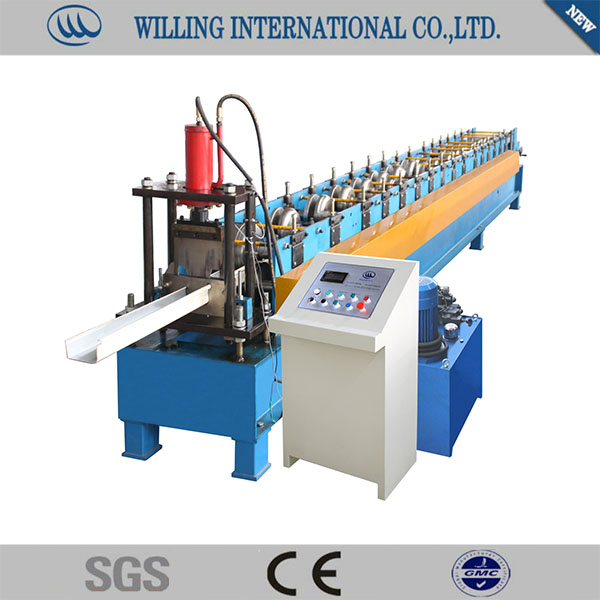

WLDP系列落水管机由装料架、进料导向装置、成型主机、成型剪切装置、液压站、电脑控制系统等几部分组成。该系列压型机我公司主要有WLDP93-134、WLDP89-118、WLDP75-110等十平种，我公司可以根据用户需求，设计不同型号的落水管设备。
2、工艺流程
开料--导向进板--料头切断--辊压成型--定长成型剪切--成品出料
3、技术参数
|
型号
|
WLDP系列
|
|
落水管截面尺寸
|
134*93118*89
|
|
适用原材料
|
类型
|
彩钢板
|
|
厚度(mm)
|
0.45-0.55
|
|
强度(Mpa)
|
230-300
|
|
成型线速度(m/min)
|
10
|
|
轧辊材料
|
45#镀铬
|
|
辊轮驱动方式
|
链传动
|
|
控制方式
|
PLC
|
|
操作台方式
|
触摸屏+按钮
|
|
液压系统压力(Mpa)
|
12
|
|
液压站电机功率(KW)
|
7.5
|
|
主电机功率(KW)
|
3
|
|
总功率(KW)
|
10.5
|
|
总重量(Kg)
|
约8000
|
4、产品特征和说明
WLDP系列落水和机辊压、冷弯成型、自动锁缝后制成的闭式彩钢落水管具有咬合性能好，无渗漏，整体美观性强、延长使用时间等特点：与该系列机械配套的落水管弯头成型机适用于彩钢落水管的打弯和缩口，打弯角度可根据工程需要，人工调节。彩钢落水管被广泛应用于工业民用建筑，如厂房、仓库、飞机库、体育馆等。
