1、设备概况
WLPM系列檩条机是将热冷轧钢带经校平、冲孔、定长切断、冷弯成型等工艺后，制成c型或z型的檩条；C/Z檩条生产线是指在檩条机的基础上，经过调节，该生产线可以实现C. Z檩条的转化，实现C或Z檩规格调整，可以选择机械自动调节或人工调节2种方式。
WLPF 系列檩条机由装料开卷系统、整平系统、冲孔系统、切断系统、冷弯成型系统、成品托料、液压系统及自动空制系统等组成。该系列檩条机我公司主要有WLPF-80.WLPF-100, WLPF-250等几十种，我公司可以根据客户需求，设计不同形状、配置的设备。
2、工艺流程
开料--导向进板--校平--冲孔--定长剪切--辊压成型--成品出料
3、技术参数
|
型号
|
WLPF系列
|
|
板型
|
C型檩条或Z型檩条
|
|
适用原材料
|
类型
|
钢带
|
|
厚度(mm)
|
1.0-3.2/1.0-3.0/1.5-3.0
|
|
强度(Mpa)
|
230-300/300-350
|
|
最大成型线速度(m/min)
|
16-18
|
|
轧辊材料
|
D2/轴承钢
|
|
辊轮驱动方式
|
液压驱动/链传动
|
|
控制方式
|
PLC
|
|
操作台方式
|
触摸屏+按钮
|
|
液压系统压力(Mpa)
|
20-25
|
|
液压站电机功率(KW)
|
5.5-7.5
|
|
主电机功率(KW)
|
18.5-22
|
|
总功率(KW)
|
24-30
|
|
总重量(Kg)
|
约10000 -12000
|
4、产品特征和说明

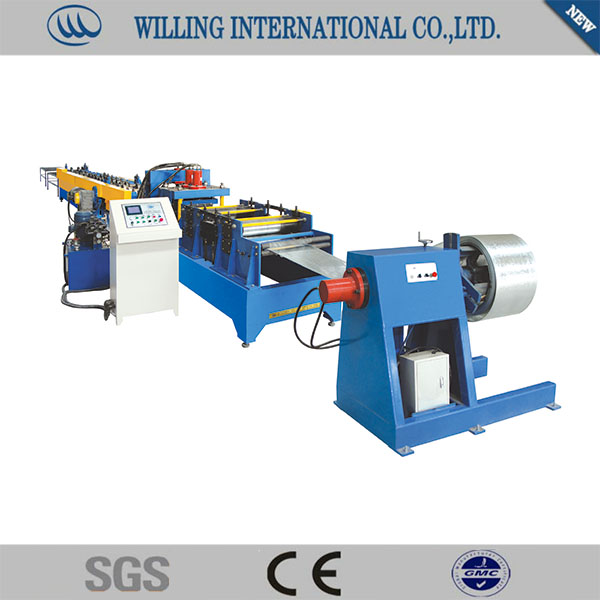

该设备由4吨被动装料架、成型主机、冲孔装置，切断装置、成品托架、液压站、电气控制柜等组成,具有良好的抗弯抗压性能，平直度好、全自动定长切断、自动冲孔、通过人工组合隔圈长度可生产多种规格的产品。
