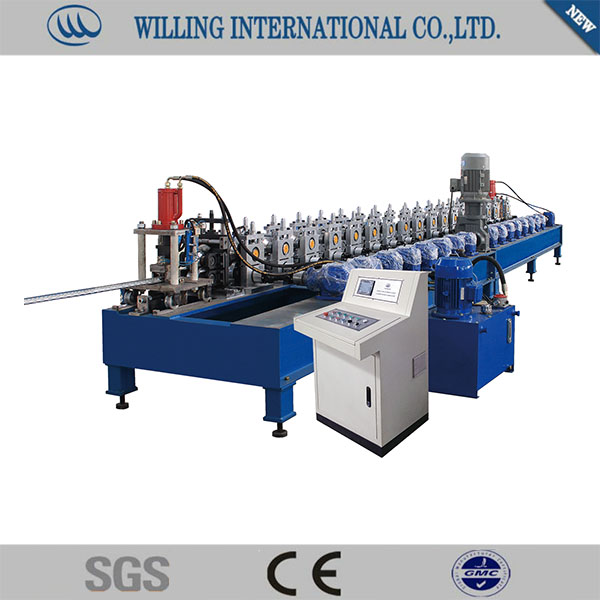

檩条压型机C purlin machine



1、设备概况

WLPM系列檩条机是将热冷轧钢带经校平、冲孔、定长切断、冷弯成型等工艺后,制成c型或z型的檩条;C/Z檩条生产线是指在檩条机的基础上,经过调节,该生产线可以实现C. Z檩条的转化,实现C或Z檩规格调整,可以选择机械自动调节或人工调节2种方式。

    WLPF 系列檩条机由装料开卷系统、整平系统、冲孔系统、切断系统、冷弯成型系统、成品托料、液压系统及自动空制系统等组成。该系列檩条机我公司主要有WLPF-80.WLPF-100, WLPF-250等几十种,我公司可以根据客户需求,设计不同形状、配置的设备。

2、工艺流程

开料--导向进板--校平--冲孔--定长剪切--辊压成型--成品出料

3技术参数

型号

WLPF系列

板型

C型檩条或Z型檩条

适用原材料

类型

钢带

厚度(mm)

1.0-3.2/1.0-3.0/1.5-3.0

强度(Mpa)

230-300/300-350

最大成型线速度(m/min)

16-18

轧辊材料

D2/轴承钢

辊轮驱动方式

液压驱动/链传动

控制方式

PLC

操作台方式

触摸屏+按钮

液压系统压力(Mpa)

20-25

液压站电机功率(KW)

5.5-7.5

主电机功率(KW)

18.5-22

总功率(KW)

24-30

总重量(Kg)

10000 -12000

4、产品特征和说明

 该设备由4吨被动装料架、成型主机、冲孔装置,切断装置、成品托架、液压站、电气控制柜等组成,具有良好的抗弯抗压性能,平直度好、全自动定长切断、自动冲孔、通过人工组合隔圈长度可生产多种规格的产品。
